델 모니터수리 울트라샤프 U2718Q 전원 안켜지는 고장 수리건 [롬파일첨부]



안녕하세요~

델 모니터수리 전문 notesuri119입니다.

오늘은 4k UHD 모니터 U2718Q 전원 안 켜짐 고장으로 들어왔습니다







U2718Q 모니터는 모델은 파워가 모니터안에 내장되어 있는 타입으로

별도로 아답터를 사용하지 않습니다.



전원이 켜지지 않으면 여러가지로 확인해야 할 것들이 많이 있어요

모니터 각 회로에 구동을 위한 전원이 정상적으로 인가되는지 확인이 필요합니다.

또한 혹시 있을지 모를 버튼 불량도 체크해 봐야 하고요





델 모니터 U2718Q 전원 안켜지는 증상 수리건

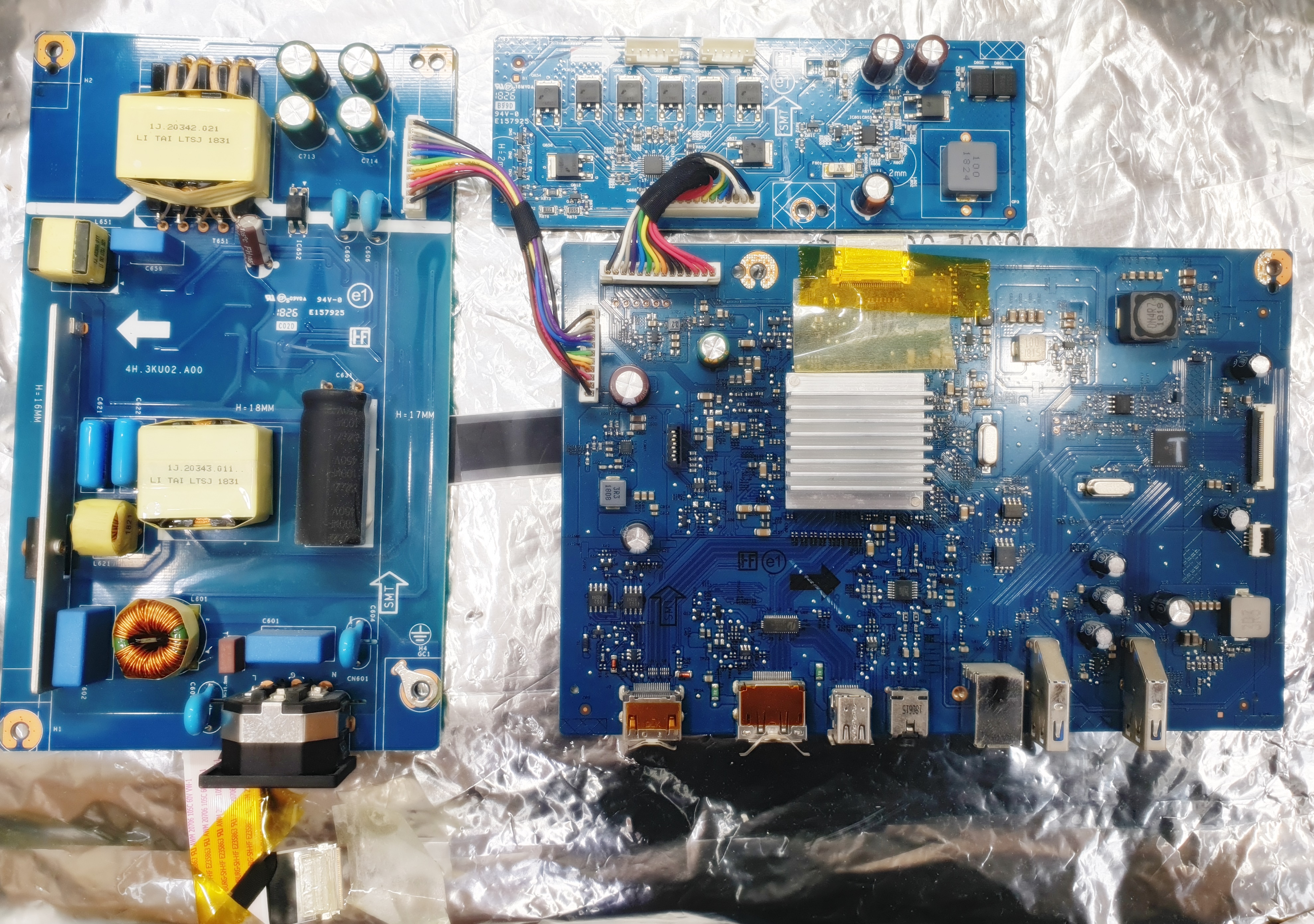

각 장치 회로들에 이상 유무를 확인하기 위해 모니터에서

파워보드, 드라이버보드, AD보드를 적출했습니다.

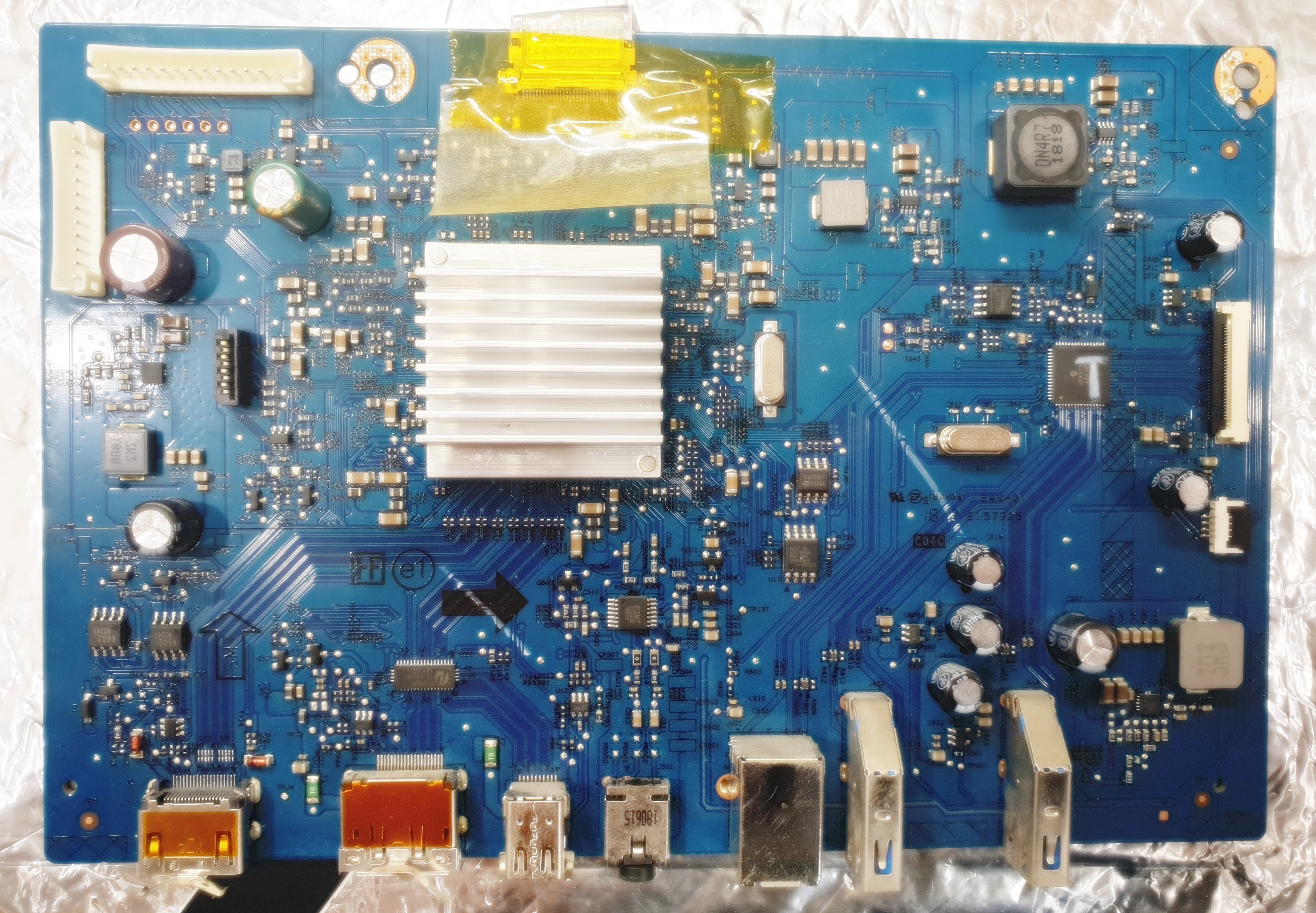

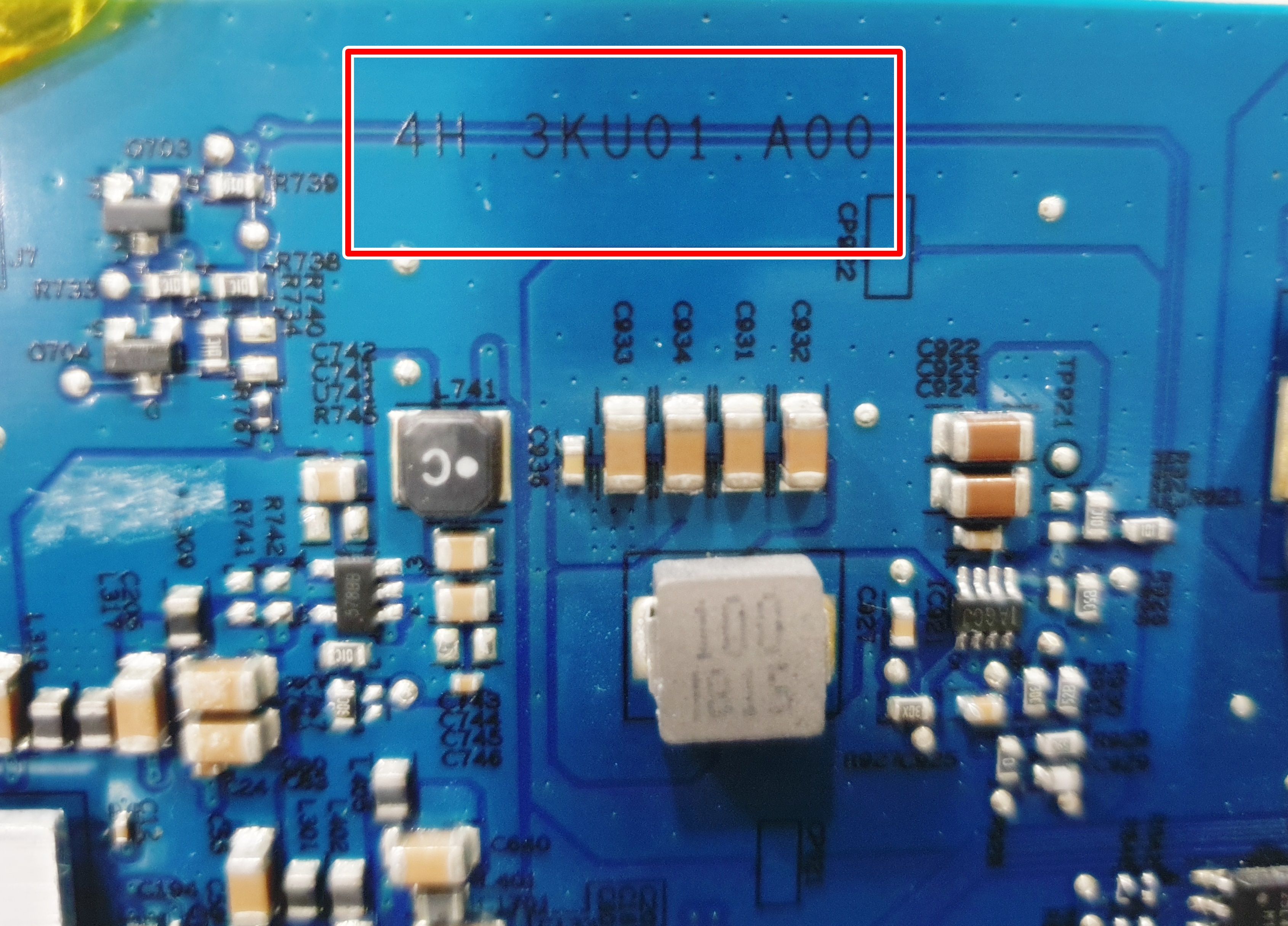

AD보드 4H.3KU01.A00

드라이버보드 4H.3KU33.A00

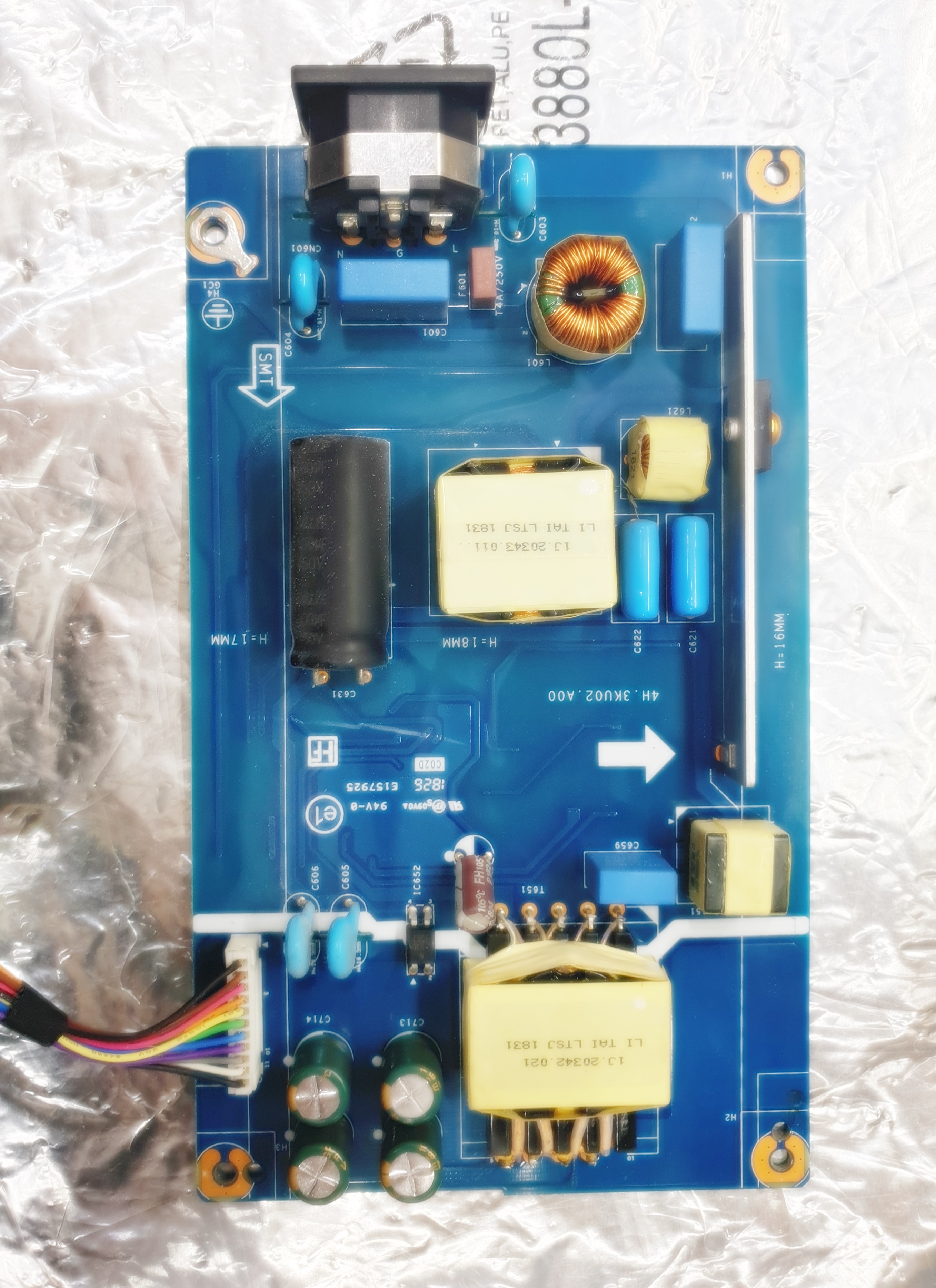

U2718Q 전원 공급 장치 4H.3KU02.A00



각 장치 칩셋등 테스터기 및 파형 등을 체크해 봤습니다.

위 장치에 특이 사항 없었으며

회로 숏트 등에 문제도 아니었어요

그렇다고 리플노이즈가 많이 발생되는 상황도 아니 었습니다.



원인은 전원 관련 칩셋 문제로 해당 칩셋 교체하고 나서 전원 정상 적으로 들어오고

발진도 이루어 졌어요



저희가 파악한 문제는 전원부 문제였습니다.

이 부분 수리 완료하고 정상 동작되네요^^

또한 고장의 원인이 한 곳에 있는 게 아니기 때문에 여러 가지로 확인해 볼 필요가 있을 것 같습니다.





회로상에 아무런 이상이 없다면 모니터 롬파일 문제일 가능성도 있어요

U2718Q "4H.3KU01.A00" 용 델 모니터 롬파일 첨부드립니다.



델 U2718Q 롬 파일TEST OK.7z

0.50MB



이상 델 모니터 전원 안 켜지는 고장 수리 포스팅이었습니다.
